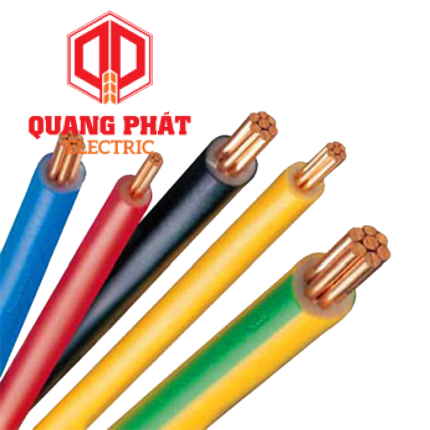

CV -16-750V -TCVN 6610:3-2000

Hotline

0387 698 969 - 0963 025 239

CV -16-750V -TCVN 6610:3-2000

Thương hiệu:
Dây Điện Cadivi
Tình trạng:
Còn hàng
Loại:
Còn hàng

Giá:
45.731đ 55.770đ
SKU: CV-16 -0.6/1KV

Nhà sản xuất: Cadivi

Chất lượng: Mới 100%

Chứng từ: Hóa đơn VAT, COCQ

Quy cách tính: Mét

Vui lòng liên hệ trực tiếp để có chính sách ưu đãi nhất.

✅ Giá cả Chiếc khấu tốt nhất thị trường

✅ Giao hàng Miễn phí giao hàng toàn quốc ( Theo quy định của Cadivi)

✅ Hotline hỗ trợ ☎ 0963025239 (Zalo/Call)
Liên hệ Liên hệ zalo

cam kết của chúng tôi

Hoàn tiền 100% nếu hàng không đảm bảo chất lượng

Giao hàng tận nơi

Đóng gói sản phẩm chuẩn theo qui trình

Chính sách đổi trả hàng

Sản phẩm chưa bao gồm VAT

Liên hệ để được nhận giá tốt nhất

Thông tin sản phẩm

Tổng quan

Dây cáp điện ruột đồng bọc nhựa PVC (có hoặc không có vỏ) dùng cho các thiết bị điện dân dụng.
Sản phẩm này được lắp trong ống (chịu lực, chống rò rỉ...) tại các vị trí:
Lắp cố định trên tường, trên trần, trên sàn.
Lắp âm trong tường, trong trần, trong sàn.
Hoặc chôn trong đất.

Tiêu chuẩn áp dụng

•TCVN 6610-3 / IEC 60227-3
•TCVN 6610-5 / IEC 60227-5
•TCVN 6612 / IEC 60228
•JIS C 3307; JIS C 3102
•AS/NZS 5000.1; AS/NZS 1125

Nhận biết dây

Cấu trúc cáp

Day_dien_boc_nhua_PVC-1

5.1 Đặc tính kỹ thuật của dây VC

Ruột dẫn - Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Đường kính tổng gần đúng⁽⁾ Approx.* overall diameter	Khối lượng dây gần đúng⁽⁾ Approx.* mass	Điện áp danh nghĩa Rated voltage	Tiêu chuẩn áp dụng Applied standard
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng dây gần đúng⁽⁾ Approx.* mass	Điện áp danh nghĩa Rated voltage	Tiêu chuẩn áp dụng Applied standard
mm²	N⁰/mm	Ω/km	mm	mm	kg/km
0,5	1/0,80	36,0	0,6	2,0	8	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	1/0,97	24,5	0,6	2,2	11
1	1/1,13	18,1	0,6	2,3	14
1,5	1/1,38	12,1	0,7	2,8	20	450/750 V
2,5	1/1,77	7,41	0,8	3,4	31
4	1/2,24	4,61	0,8	3,8	46
6	1/2,74	3,08	0,8	4,3	66
10	1/3,56	1,83	1,0	5,6	110
2	1/1,60	8,92	0,8	3,2	27	600 V	JIS C 3307
3	1/2,00	5,65	0,8	3,6	38
8	1/3,20	2,21	1,2	5,6	96

5.2 Đặc tính kỹ thuật của dây VCm

Ruột dẫn - Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Đường kính tổng gần đúng⁽⁾ Approx.* overall diameter	Khối lượng dây gần đúng⁽⁾ Approx.* mass	Điện áp danh nghĩa Rated voltage	Tiêu chuẩn áp dụng Applied standard
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng dây gần đúng⁽⁾ Approx.* mass	Điện áp danh nghĩa Rated voltage	Tiêu chuẩn áp dụng Applied standard
mm²	N⁰/mm	Ω/km	mm	mm	kg/km
0,5	16/0,20	39,0	0,6	2,1	9	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	24/0,20	26,0	0,6	2,3	12
1	32/0,20	19,5	0,6	2,5	15
1,5	30/0,25	13,3	0,7	3,0	21	450/750 V
2,5	50/0,25	7,98	0,8	3,6	33
4	56/0,30	4,95	0,8	4,2	49
6	84/0,30	3,30	0,8	5,2	71

10	77/0,40	1,91	1,0	6,6	114	0,6/1 kV	AS/NZS 5000.1
16	126/0,40	1,21	1,0	7,9	176
25	196/0,40	0,780	1,2	9,7	271
35	273/0,40	0,554	1,2	11,1	365
50	380/0,40	0,386	1,4	13,1	508
70	361/0,50	0,272	1,4	15,4	733
95	475/0,50	0,206	1,6	17,6	963
120	608/0,50	0,161	1,6	19,5	1212
150	740/0,50	0,129	1,8	21,7	1488
185	925/0,50	0,106	2,0	24,2	1857
240	1184/0,50	0,0801	2,2	27,3	2369

5.3 Đặc tính kỹ thuật của dây VCmd – 0,6/1 kV theo AS/NZS 5000.1

Technical characteristics of VCmd – 0,6/1 kV according to AS/NZS 5000.1

Ruột dẫn - Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Kích thước dây gần đúng⁽⁾ Approx.* wire dimension	Khối lượng dây gần đúng⁽⁾ Approx.* mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng dây gần đúng⁽⁾ Approx.* mass
mm²	N⁰/mm	Ω/km	mm	mm	kg/km
2 x 0,5	16/0,20	39,0	0,8	2,5 x 5,2	22
2 x 0,75	24/0,20	26,0	0,8	2,7 x 5,7	28
2 x 1	32/0,20	19,5	0,8	2,9 x 6,1	34
2 x 1,5	30/0,25	13,3	0,8	3,2 x 6,7	44
2 x 2,5	50/0,25	7,98	0,8	3,6 x 7,6	66

5.4 Đặc tính kỹ thuật của dây VCmo – 300/500 V theo TCVN 6610-5/IEC 60227-5

Technical characteristics of VCmo – 300/500 V according to TCVN 6610-5/IEC 60227-5

Ruột dẫn - Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Kích thước dây gần đúng⁽⁾ Approx.* wire dimension	Khối lượng dây gần đúng⁽⁾ Approx.* mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng dây gần đúng⁽⁾ Approx.* mass
mm²	N⁰/mm	Ω/km	mm	mm	mm	kg/km
2 x 0,75	24/0,20	26,0	0,6	0,8	3,9 x 6,3	42
2 x 1	32/0,20	19,5	0,6	0,8	4,1 x 6,6	49
2 x 1,5	30/0,25	13,3	0,7	0,8	4,6 x 7,6	66
2 x 2,5	50/0,25	7,98	0,8	1,0	5,6 x 9,3	102
2 x 4	56/0,30	4,95	0,8	1,1	6,4 x 10,6	143
2 x 6	84/0,30	3,30	0,8	1,2	7,2 x 11,9	195

5.5 Đặc tính kỹ thuật của dây VCmt - 300/500 V theo TCVN 6610-5/IEC 60227-5

Technical characteristics of VCmt - 300/500 V according to TCVN 6610-5/IEC 60227-5

Ruột dẫn - Conductor			Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Chiều dày vỏ danh nghĩa Nominal thickness of sheath			Đường kính tổng gần đúng⁽⁾ Approx. overall diameter*			Khối lượng dây gần đúng⁽⁾ Approx.* mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath						Khối lượng dây gần đúng⁽⁾ Approx.* mass
Tiết diện danh nghĩa Nominal area				2 lõi core	3 lõi core	4 lõi core	2 lõi core	3 lõi core	4 lõi core	2 lõi core	3 lõi core	4 lõi core
mm²	N⁰/mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
0,75	24/0,20	26,0	0,6	0,8	0,8	0,8	6,3	6,6	7,2	56	67	81
1	32/0,20	19,5	0,6	0,8	0,8	0,9	6,6	7,0	7,9	65	78	98
1,5	30/0,25	13,3	0,7	0,8	0,9	1,0	7,6	8,2	9,2	87	109	138
2,5	50/0,25	7,98	0,8	1,0	1,1	1,1	9,3	10,1	11,0	135	168	207
4	56/0,30	4,95	0,8	1,1	1,1	1,2	10,6	11,3	12,5	186	229	290
6	84/0,30	3,30	0,8	1,2	1,4	1,4	12,8	14	15,4	267	341	421

5.6 Đặc tính kỹ thuật của cáp CV - 0,6/1 kV theo AS/NZS 5000.1

Technical characteristics of CV - 0,6/1 kV according to AS/NZS 5000.1

Ruột dẫn - Conductor				Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Đường kính tổng gần đúng⁽⁾ Approx.* overall diameter	Khối lượng dây gần đúng⁽⁾ Approx.* mass
Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	Đường kính ruột dẫn gần đúng *^()** Approx. conductor diameter	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C			Khối lượng dây gần đúng⁽⁾ Approx.* mass
mm²	N⁰/mm	mm	Ω/km	mm	mm	kg/km
1,0 (E)	7/0,425	1,28	18,1 ^(**)	0,6	2,5	14
1,5 (E)	7/0,52	1,56	12,1 ^(**)	0,6	2,8	20
2,5 (E)	7/0,67	2,01	7,41	0,7	3,4	32
1,0	7/0,425	1,28	18,1 ^(**)	0,8	2,9	17
1,5	7/0,52	1,56	12,1 ^(**)	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	33
4 & 4 (E)	7/0,85	2,55	4,61	1,0	4,6	53
6 & 6 (E)	7/1,04	3,12	3,08	1,0	5,1	74
